Existe tanta información sobre la energía solar, y dado que la energía solar está cada vez más disponible para el consumidor y para proyectos de bricolaje, comprender cómo funciona es un gran primer paso para tener su propio proyecto solar.
PANELES SOLARES
TIPOS DE CONTROLADORES DE CARGA
BATERÍAS
INVERSORES
Los paneles solares en el sentido básico funcionan convirtiendo la luz solar disponible en electricidad utilizable. La forma en que definimos esta potencia es en vatios. Los vatios se componen de amperios y voltios. Los diferentes paneles tienen diferentes clasificaciones de amperios y voltios, y es útil comprender qué significan estos números cuando observa un sistema. Puedes imaginar los amperios como la cantidad de electrones y el voltaje como la cantidad de presión que empuja esos electrones. Más información
Ecuación: Watts = Voltios x Amperios
COMPONENTES
Un panel solar se compone de diferentes componentes como se ve en el Modelo 1.1. No todos los paneles tendrán estos componentes específicos en ubicaciones específicas, pero generalmente, nuestros paneles los tienen.
Célula solar (a): Las células solares se pueden ver en la parte frontal del panel solar. Varían en color y apariencia según el tipo de célula. El tipo de celda generalmente define qué tipo de panel es, por ejemplo monocristalino, policristalino, amorfo, etc.
Marco (b): La mayoría de los paneles solares ACOPOWER tienen un marco de aluminio, pero dependiendo del tipo de marco del panel, el tipo puede variar.
Caja de conexiones (c): La caja de conexiones generalmente está ubicada en la parte posterior del panel. Contiene diodos de derivación para ayudar con la pérdida de energía debido al sombreado. También sirve como conexión y soporte para los cables del panel.
Cable (d): Nuestros paneles solares ACOPOWER vienen con un cable fotovoltaico estándar que es resistente a la intemperie y está aislado (siempre que no haya cables de cobre expuestos).
MC4 (e): Al final del cable fotovoltaico hay un conector MC4. Este conector MC4 es estándar en la industria fotovoltaica, es resistente a la intemperie y sirve como punto de conexión a nuestro otro cable MC4, como un kit adaptador.
Hoja de especificaciones (f): La hoja de especificaciones del panel le indicará las características eléctricas de su panel solar. Es muy importante a la hora de dimensionar los sistemas.
MONOCRISTALINO VS. POLICRISTALINO
Los paneles solares monocristalinos tienen una eficiencia ligeramente mayor que los paneles policristalinos porque cada uno utiliza una técnica de fabricación diferente. Una célula monocristalina consta de un lingote de un solo cristal, mientras que una célula policristalina consta de un crecimiento que contiene múltiples estructuras cristalinas. Ambos tipos de células están hechas de lingotes de silicio, pero el requisito de pureza del silicio es mayor en una base monocristalina. Por tanto, los paneles monocristalinos son más eficientes y, por tanto, más caros. Al utilizar una sola celda, el silicio monocristalino permite que el electrón tenga mayor libertad para moverse, por lo que se pierde menos energía y se crea una mayor eficiencia. La mayoría de las células monocristalinas alcanzan un máximo del 22% de eficiencia, mientras que la mayoría de las células policristalinas alcanzan un máximo del 18% de eficiencia. Las células monocristalinas son de un azul oscuro que casi parece negro, y las células policristalinas son azules.
Aunque esto es cierto, existe la idea errónea de que los paneles solares monocristalinos en realidad funcionarán mejor que los paneles policristalinos incluso en situaciones en las que tienen la misma potencia. Esto no es verdad. Un panel mono de 100 W debería funcionar tan bien como un panel poli de 100 W, suponiendo que las características eléctricas sean muy parecidas. La decisión del cliente debe basarse en el precio, las dimensiones y el color. También debido a una idea errónea común, los paneles Poly y Mono deberían funcionar igual en condiciones de poca luz. También deberían funcionar igual bajo altas temperaturas.
HORAS PICO SOLAR E IRRADIANCIA
Es importante utilizar las horas pico con la potencia de su sistema para calcular cuántos vatios hora produce su sistema en un día. Puede ver las horas pico de sol como un promedio, ya que basar la energía en las horas de luz del día no es suficiente. La razón es que la luz solar de la mañana y la tarde no producirá tanta radiación como la solar durante el mediodía. Para calcular las horas pico de cada estado, la radiación se promedia en función de los máximos y mínimos y también de otros factores, como lo que se mezcla en la atmósfera.
Como puede verse en los datos recopilados en el Modelo 2.1.2, el nivel de irradiancia o W/m2 varía a lo largo del día. La producción de los paneles está directamente relacionada con los W/m2 en ese momento. La mayoría de los paneles solares tienen una potencia nominal de 1000 W/m2. Si el nivel de irradiancia es, digamos, 500 W/m2, como a las 8 a. m. en el gráfico, entonces debería esperar la mitad de la producción (50 %). Debido a este hecho, las horas pico solares de su estado no son cuánto tiempo permanece el sol, sino un promedio de las mínimas y máximas para que pueda ser un número confiable al calcular la generación de energía.
Modelo 1.2
12V VS. PANELES DE 24V
Los paneles vienen en compatibilidad de 12 V y 24 V, y puede cablearlos de varias maneras para permanecer en 12 V o cablearlos para alcanzar voltajes más altos. Estos métodos se denominan conexiones en serie y en paralelo (de las que hablaremos más adelante). Una conexión en serie mantendrá los amperios iguales, pero aumentará el voltaje. Una conexión en paralelo mantendrá el voltaje igual y aumentará los amperios.
Aunque designamos un panel como "12V", el panel en realidad no produce 12V. El voltaje que produce el panel es superior a 12V, pero es necesario para que la batería se cargue. Las baterías deben cargarse a un voltaje más alto que el nominal, ya que la electricidad viajará de un voltaje más alto a un voltaje más bajo.
La forma en que terminas cableando tus paneles depende del voltaje de tu banco de baterías. El voltaje de sus paneles debe coincidir con el voltaje de su banco de baterías para que se cargue correctamente (con la excepción del controlador MPPT que discutiremos más adelante). La mayoría de los vehículos recreativos y barcos tienen bancos de baterías de 12 V, por lo que normalmente los clientes se quedan con los paneles de 12 V para ser compatibles con estas baterías.
Modelo 1.3
Panel solar monocristalino de 100 vatios y 12 voltios
Potencia máxima (Pmax): Esta es la potencia nominal del panel en la condición de prueba estándar, que es 1000 W/m2.
Voltaje de circuito abierto (Voc): este es el nivel de voltaje del panel cuando no está conectado a un controlador ni a una batería. Es importante al dimensionar sistemas con controladores ya que los paneles tendrán este valor por un corto período de tiempo cuando el sistema esté conectado. Además, esto es importante a la hora de solucionar problemas de un panel solar.
Voltaje de Operación (Vmp): Este es el nivel de voltaje del panel cuando está configurado y en funcionamiento. Esto es importante para calcular el calibre y la longitud del cable.
Corriente de funcionamiento (Imp): Esta es la corriente que se produce cuando el panel está configurado y funcionando. Esto es importante para calcular el calibre del cable, la longitud del cable y el tamaño del controlador.
Corriente de cortocircuito (Isc): este es el nivel de voltaje del panel cuando no está conectado a un controlador ni a una batería. Esto es importante a la hora de solucionar problemas de un panel solar.
El kit solar completo consta de todos los componentes que necesitarás para cargar y descargar tu banco de baterías. En esta sección, aprenderá cómo configurar el sistema completo.
Hay dos tipos de kits solares: kits On-Grid y kits Off-Grid. Dependiendo de tu aplicación y requisitos de potencia elegirás uno u otro.
INTRODUCCIÓN
Los kits On-Grid se conectan a la red de su compañía eléctrica y normalmente funcionan mejor con aplicaciones más grandes, como edificios residenciales y comerciales. Estos sistemas requieren instalación profesional y permisos de la ciudad. Comúnmente utilizados para aplicaciones más pequeñas, como vehículos recreativos, camionetas, botes y casas pequeñas, los kits fuera de la red son kits de bricolaje fáciles de usar que requieren un banco de baterías, ya que no se conectan a la red eléctrica.
COMO INSTALAR
El primer paso para configurar su sistema solar es determinar qué tipo de sistema solar es necesario para su aplicación. Si está intentando alimentar una casa, una cabaña, un edificio comercial o una estructura a gran escala, será más práctico optar por un sistema conectado a la red que uno fuera de la red. Por otro lado, si busca alimentar aplicaciones más pequeñas como vehículos recreativos, furgonetas, barcos, casas pequeñas, etc., lo ideal es un sistema fuera de la red conectado a un banco de baterías.
El segundo paso es determinar el tamaño del sistema solar. Para aplicaciones conectadas a la red, su factura eléctrica mensual contiene toda la información sobre su uso eléctrico. Envíenos un correo electrónico o llámenos aquí y podremos dimensionar un sistema apropiado en función de esa información. Los sistemas aislados, por el contrario, requieren un poco más de trabajo. Para dimensionar el sistema que mejor se adapte a sus necesidades, le recomendamos hacer una lista de todos los dispositivos que planea ejecutar. Obtenga la información de potencia, o los amperios y voltios del producto, y proporcione un tiempo de funcionamiento promedio por dispositivo. Con esa información, podemos dimensionar un sistema apropiado que funcionará de manera efectiva y eficiente.
El tercer paso es configurar correctamente su nuevo sistema solar. Para un sistema conectado a la red, es necesario comunicarse con su compañía eléctrica local para informarles que planea utilizar energía solar y comunicarse con un instalador/contratista autorizado para la instalación del sistema. Ellos podrán guiarlo durante el resto del proceso. Para los kits fuera de la red, recomendamos consultar con un instalador, un electricista o nuestro equipo de soporte técnico aquí para obtener orientación y soporte. Todos nuestros kits fuera de la red están listos para hacerlo usted mismo con un proceso de instalación fácil de usar; Todas nuestras guías de instalación están disponibles en línea.
Una vez que todo esté configurado, su sistema comenzará a generar energía tan pronto como salga el sol. Envíe un correo electrónico o llame a nuestro equipo de Renogy aquí para obtener ayuda.
INTRODUCCIÓN
Uno de los conceptos más importantes que se deben comprender al dimensionar un sistema o determinar cuánto produce su panel es Energía y Potencia. A continuación podrá encontrar una descripción de cada uno junto con algunos ejemplos.
FUERZA
La potencia se define como la tasa de realización del trabajo. Básicamente, te dice qué tan rápido puedes producir energía. La energía adopta diferentes formas, pero cuando se trata de electricidad o energía solar, la definirás como un vatio. Como se indicó anteriormente, Watts = Voltios x Amperios. Multiplicar el voltaje del panel por el amperaje le dará un valor de potencia. Esto también es válido para un electrodoméstico. También puedes pensar en el poder en términos de cuánto dinero ganas por hora en un trabajo, es decir. $8/hora.
ENERGÍA
La energía es la capacidad de realizar un trabajo. Básicamente, le indica cuánto trabajo se puede realizar. La energía puede tomar diferentes formas, pero cuando se trata de electricidad o energía solar, definirá la energía como vatios hora. Vatios-hora = Vatios x Horas. Multiplicar la potencia de un electrodoméstico por el tiempo que funcionará le dará su valor energético. Multiplicar la potencia de un panel por las horas pico de energía solar le dará su valor energético. También puedes pensar en la energía en términos de tu sueldo: si ganas $8 por hora y trabajas 5 horas, tienes $8 x 5 horas = $40.
Energía en Paneles
Para los paneles solares, la energía producida depende de la cantidad de sol que reciba en su ubicación. Las horas del sol variarán de un estado a otro, pero es importante tener una idea de cuáles son las horas solares pico de su estado. Por ejemplo, veamos un panel de 100W en Texas frente a Nevada. Utilizando el valor bajo de Texas de 4,5 horas pico y el valor bajo de Nevada de 6 horas pico podemos calcular la energía o Watts-Hora que produce el panel. Para Texas, 100 vatios x 4,5 horas = 450 vatios-hora. Para Nevada, 100 vatios x 6 horas = 600 vatios-hora. Como puede ver, la ubicación del estado tiene un impacto en la producción de energía, en este caso de 150 vatios hora.
ENERGÍA EN LOS ELECTRODOMÉSTICOS
Para los electrodomésticos, la energía producida depende del valor de potencia del aparato junto con las horas de funcionamiento. Es muy importante que tengas la potencia, no sólo el voltaje o el amperaje, ya que esos no son valores de potencia completos. Para los electrodomésticos, puedes tomar el voltaje y multiplicarlo por el amperaje. Por ejemplo, un refrigerador de 8 amperios a 110 V será 8 amperios x 110 voltios = 880 vatios.
Tomemos dos ventiladores de 35 vatios. Uno lo correremos durante 2 horas y el otro durante 5 horas. El primer ventilador consume 35 vatios x 2 horas = 70 vatios hora y el segundo ventilador consume 35 vatios x 5 horas = 175 vatios hora. Como puedes ver, dado el mismo ventilador, el segundo consume más energía ya que funciona durante más tiempo.
ENERGÍA EN BATERÍAS
También podemos relacionar la energía con nuestras baterías. Muchas veces nos dicen que un cliente tiene una batería de 12V o 6V. Por lo que vio anteriormente, esta no es una forma completa de energía, por lo que tener esta información no es suficiente para determinar cuánta pueden almacenar sus baterías. Necesitamos encontrar el valor de vatios-hora. Afortunadamente, la mayoría de las baterías se clasifican en un término llamado amperios-hora. Aunque esto lleva horas, todavía no es energía. Para obtener Vatios-Hora debemos multiplicar los Amperios-Hora por Voltios.
Amperios-hora x voltios = vatios-hora
Por ejemplo digamos que tenemos dos baterías, una de 6V y otra de 12V. La batería de 6 V tiene una potencia nominal de 100 amperios-hora y la batería de 12 V tiene una potencia nominal de 75 AH. La energía de la primera batería es 6Vx100Amp-Hora = 600 Vatios-Hora. La energía de la segunda batería es de 12V x 75 AH = 900 Amp-Hora. Como puede ver, aunque la primera batería tiene más amperios-hora, no tiene más energía ni almacenamiento.
Consulte la sección (TAMAÑO DEL SISTEMA) sobre sistemas de dimensionamiento para aprender cómo relacionar todo esto.
Saber relacionar energía y potencia es un concepto muy importante, pero también es importante tener un conocimiento más profundo de la electricidad. Esta sección repasará de qué se compone la electricidad junto con las diferentes formas de aplicación. Aprende más
CORRIENTE, VOLTAJE Y VATIOS
La corriente, el voltaje y los vatios están relacionados con la electricidad. La corriente se mide en amperios. Puedes imaginar la corriente como la cantidad de electrones. Se mide el voltaje y los voltios. Puedes imaginarte que el voltaje es la cantidad de presión que empuja esos electrones. Más electrones o más presión empujando a los electrones significa más energía, al igual que más masa o más velocidad para un objeto significa más energía.
Así como necesitarás masa y velocidad para calcular la potencia o energía de un objeto, lo mismo ocurre con la corriente y el voltaje. No basta con tener uno. La potencia es una medida de potencia en un sistema eléctrico y se compone de amperios x voltios. Los vatios-hora son una medida de energía en un sistema eléctrico y se compone de amperios x voltios x tiempo.
CORRIENTE ALTERNA Y CONTINUA
La electricidad por defecto viajará en una dirección, que se llama Corriente Continua o CC. En un circuito de corriente continua, los electrones fluyen continuamente en una dirección desde la fuente de energía a través de un conductor hasta una carga y de regreso a la fuente de energía. Originalmente la electricidad viajaba por estos medios. El problema es que la CC no es sostenible, ya que es difícil transferir electricidad a través de grandes diferencias sin pérdidas de energía debido al bajo nivel de voltaje.
Finalmente se descubrió la corriente alterna o CA. Un generador de CA hace que los electrones fluyan primero en una dirección y luego en otra. De hecho, un generador de CA invierte las polaridades de sus terminales muchas veces por segundo, lo que hace que la corriente cambie de dirección con cada inversión. La CA puede crear un nivel de voltaje más alto dependiendo de cómo la utilice. Esto proporciona ventajas para que las empresas de servicios públicos transfieran electricidad a lo largo de cientos de millas con poca pérdida al utilizar a veces más de un millón de voltios, ya que el voltaje viaja más fácilmente que la corriente. Finalmente, cuando la energía llega a su casa, se emite a 100-120 VCA o, a veces, a 200-240 VCA. Debido a esto, la mayoría de los electrodomésticos son de CA y cuando lea la hoja de especificaciones, verá el voltaje en estos rangos.
Ahora que conoce las diferencias generales, es importante comprender la diferencia de potencia en corriente continua (CC) y corriente alterna (CA). Ignorando las pérdidas de eficiencia de cualquiera de ellos, la potencia debería permanecer relativamente constante en ambos. Por ejemplo, podemos tomar un televisor de 200 W y verlo en términos de CC (12 V) o CA (110 V). En términos de corriente continua, el televisor produciría 200 W/12 V = 16,6 amperios. En términos de corriente alterna, el televisor produciría 200 W/110 V = 1,8 amperios. Aunque los valores de amperaje y voltaje difieren, la potencia general es la misma, por lo que la tasa de consumo de energía, sin contar las pérdidas de eficiencia, sería la misma.
Esta sección profundizará en las conexiones en serie, paralelo y serie-paralelo. El propósito de esta sección es explicar por qué se utilizan ciertas conexiones, cómo configurar la conexión deseada y repasar cuál es la conexión más beneficiosa para utilizar según su situación.
INTRODUCCIÓN
Esta sección profundizará en las conexiones en serie, paralelo y serie-paralelo. El propósito de esta sección es explicar por qué se utilizan ciertas conexiones, cómo configurar la conexión deseada y repasar cuál es la conexión más beneficiosa para utilizar según su situación.
¿POR QUÉ PARALELO?
Las conexiones estrictamente paralelas se utilizan principalmente en sistemas más pequeños y básicos y, normalmente, con controladores PWM, aunque son excepciones. Conectar sus paneles en paralelo aumentará los amperios y mantendrá el voltaje igual. Esto se usa a menudo en sistemas de 12 V con múltiples paneles, ya que el cableado de paneles de 12 V en paralelo le permite mantener sus capacidades de carga en 12 V.
La desventaja de los sistemas paralelos es que con un alto amperaje es difícil viajar largas distancias sin utilizar cables muy gruesos. Los sistemas de hasta 1000 vatios pueden terminar generando más de 50 amperios, lo cual es muy difícil de transferir, especialmente en los sistemas donde los paneles están a más de 10 pies de su controlador, en cuyo caso tendría que ir a 4 AWG o más grueso, lo que puede resultar caro a largo plazo. Además, los sistemas de conexión en paralelo requieren equipos adicionales, como conectores de derivación o cajas combinadoras.
¿POR QUÉ SERIE?
Las conexiones estrictamente en serie se utilizan principalmente en sistemas más pequeños con un controlador MPPT. Conectar sus paneles en serie aumentará el nivel de voltaje y mantendrá el amperaje igual. La razón por la que se utilizan conexiones en serie con los controladores MPPT es que los controladores MPPT en realidad pueden aceptar una entrada de voltaje más alto y aún así pueden cargar baterías de 12 V o más. Los controladores Renogy MPPT pueden aceptar una entrada de 100 voltios. La ventaja de las series es que son fáciles de transferir a largas distancias. Por ejemplo, puede tener 4 paneles Renogy de 100 vatios en serie, colocarlos a 100 pies y usar solo un cable delgado de calibre 14.
La desventaja de los sistemas en serie son los problemas de sombra. Cuando los paneles se conectan en serie, en cierto sentido todos dependen unos de otros. Si un panel está sombreado, afectará a toda la cadena. Esto no sucederá en una conexión paralela.
¿POR QUÉ SERIE PARALELA?
Los conjuntos de paneles solares suelen estar limitados por un factor: el controlador de carga. Los controladores de carga sólo están diseñados para aceptar una cierta cantidad de amperaje y voltaje. Muchas veces, para sistemas más grandes, para mantenernos dentro de esos parámetros de amperaje y voltaje, tenemos que ser creativos y utilizar una conexión en serie-paralelo. Para esta conexión se crea una cadena formada por 2 o más paneles en serie. Luego, es necesario crear y poner en paralelo una cadena igual. 4 paneles en serie deben estar paralelos con otros 4 paneles en serie o habrá una pérdida grave de energía. Puedes ver más en el siguiente ejemplo.
Realmente no hay desventajas en las conexiones en serie-paralelo. Generalmente se utilizan cuando es necesario y no hay otras opciones disponibles.
CÓMO CONFIGURAR SU SISTEMA EN PARALELO.
Una conexión paralela se logra uniendo los positivos de dos paneles, así como los negativos de cada panel. Esto se puede lograr por diferentes medios, pero generalmente para sistemas más pequeños se utilizará mediante un conector derivado. El conector de rama tiene forma de Y y uno tiene dos entradas para positivo, que cambia a uno, junto con dos entradas para negativo, que cambia a uno. Por favor vea la imagen a continuación.
Modelo 5.1
Como puedes ver tienes una ranura para el terminal negativo del panel #1 y el terminal negativo del panel #2. Así como los equivalentes positivos. Luego, la salida negativa y la salida positiva se utilizarán para conectarse a su controlador de carga mediante un cable solar fotovoltaico.
Consulte el diagrama a continuación.
Modelo 5.2
Veamos un ejemplo numérico. Supongamos que tiene 2 paneles solares de 100 vatios y un banco de baterías de 12 V. Dado que cada panel es de 12 V y el banco de baterías que desea cargar es de 12 V, debe conectar su sistema en paralelo para mantener el mismo voltaje. El voltaje de funcionamiento es de 18,9 V y la corriente de funcionamiento es de 5,29 amperios. Poner en paralelo el sistema mantendría el voltaje igual y aumentaría los amperios según la cantidad de paneles en paralelo. En este caso tienes 5,29 Amperios x 2 = 10,58 Amperios. El voltaje se mantiene en 18,9 voltios. Para comprobar los cálculos, puedes hacer 10,58 amperios x 18,9 voltios = 199,96 vatios, o aproximadamente 200 vatios.
CÓMO CONFIGURAR SU SISTEMA EN SERIE
Una conexión en serie se logra uniendo el positivo de un panel con el negativo del otro panel. Con esto no necesita ningún equipo adicional excepto los cables del panel proporcionados. Consulte el diagrama a continuación.
Modelo 5.3
Veamos un ejemplo numérico. Supongamos que tiene 2 paneles solares de 100 vatios y un banco de baterías de 24 V. Dado que cada panel es de 12 V y el banco de baterías que desea cargar es de 24 V, debe conectar su sistema en serie para aumentar el voltaje. Por seguridad, utilice el voltaje de circuito abierto para calcular las conexiones en serie, en este caso el panel de 100 Watts tiene 22,5 Voltios de circuito abierto y 5,29 amperios. La conexión en serie sería de 22,5 voltios x 2 = 45 voltios. Los amperios se quedarían en 5,29. La razón por la que utilizamos voltaje de circuito abierto es que tenemos que tener en cuenta el voltaje de entrada máximo del controlador de carga.
*Si quieres comprobar los cálculos, no funcionará con el voltaje del circuito abierto. Puede utilizar el voltaje de funcionamiento, por lo que 18,9 voltios x 2 = 37,8 voltios. 37,8 voltios x 5,29 amperios = 199,96 vatios, o aproximadamente 200 vatios.
CÓMO CONFIGURAR SU SISTEMA EN SERIE-PARALELO
Una conexión en serie-paralelo se logra utilizando tanto una conexión en serie como una conexión en paralelo. Cada vez que agrupa paneles en serie, ya sea 2, 4, 10, 100, etc., esto se denomina cadena. Al realizar una conexión en serie-paralelo, básicamente estás poniendo en paralelo 2 o más cadenas iguales.
Por favor vea el diagrama a continuación
Modelo 5.4
Como puede ver, esta conexión en serie en paralelo tiene 2 cadenas de 4 paneles. Las cuerdas están paralelas entre sí.
Veamos un ejemplo numérico para este diagrama. Esto se usa principalmente en nuestro controlador MPPT ACOPOWER de 40 amperios, ya que puede aceptar hasta 1000 vatios de potencia, pero solo puede aceptar 100 voltios, por lo que no se puede hacer todo en serie. Poner en paralelo 8 paneles también provocaría un amperaje demasiado alto.
Para este ejemplo, usaría el voltaje de circuito abierto de 22 voltios y la corriente operativa de 5,71 amperios. Al crear una cadena de 4 paneles, tendrá un voltaje de 22 voltios x 4 = 88 voltios, que está por debajo del límite de 100 voltios. Luego, al poner en paralelo la otra cadena, el voltaje permanecerá en 88 voltios y los amperios se duplicarán, por lo que 5,71 amperios x 2 = 11,42 amperios.
* Tenga en cuenta que normalmente hay otro factor que debe tenerse en cuenta al dimensionar el controlador MPPT llamado corriente de refuerzo. Esto se discutirá en la sección del controlador de carga.
*Si quieres comprobar los cálculos, no funcionará con el voltaje del circuito abierto. Puede utilizar el voltaje de funcionamiento, por lo que 17,48 voltios x 4 = 69,92 voltios. 69,92 voltios x 11,42 amperios = 798,49 vatios, o aproximadamente 800 vatios.
Esta sección analizará los tipos de controladores de carga y su propósito. Analizaremos los beneficios de cada controlador y por qué uno es mejor que otro en una situación determinada. También veremos el tamaño de diferentes tipos de controladores. El controlador de carga es un componente esencial de todo sistema aislado de la red. De hecho, no recomendamos utilizar un sistema fuera de la red a menos que tenga un controlador, y existen muchas buenas razones para ello. Los controladores de carga generalmente vienen en PWM y MPPT.
FUNCIÓN DEL CONTROLADOR DE CARGA
El objetivo principal del controlador es evitar que las baterías se sobrecarguen. El controlador lee directamente el nivel de la batería y, una vez que la batería está llena, sabe que debe reducir la velocidad de carga solar hasta flotar, evitando que las baterías se carguen más allá del 100%. Esto es importante ya que sobrecargar las baterías puede arruinarlas.
Otro propósito del controlador es cargar las baterías al nivel de voltaje correcto. Esto ayuda a preservar la vida y la salud de las baterías. Además, algunos controladores tienen características especiales que le permiten cablear sus paneles de una manera especial para lograr sus objetivos de carga.
FUNCIÓN DEL CONTROLADOR DE CARGA PWM
PWM significa Modulación de ancho de pulso, que significa el método que utilizan para regular la carga. Los controladores PWM tienen la función de carga más básica en el sentido de que principalmente simplemente reducen el voltaje proveniente del panel para cargar las baterías. Esta caída de voltaje equivale a una pérdida de potencia, que en el caso del PWM provoca una eficiencia del 75-80%.
DIMENSIONAMIENTO DEL CONTROLADOR DE CARGA PWM
Un controlador PWM tendrá una lectura de amperios, por ejemplo, un controlador PWM de 30 amperios. Esto representa cuántos amperios puede manejar el controlador; en el caso anterior, 30 amperios. Generalmente, las dos cosas que debe considerar para un controlador PWM son el amperaje y el voltaje.
Eche un vistazo a las siguientes especificaciones eléctricas del controlador
Modelo 6.1
En primer lugar queremos observar el voltaje nominal del sistema. Esto nos dirá con qué bancos de baterías de voltaje es compatible el controlador. En este caso, puedes utilizar bancos de baterías de 12V o 24V. El controlador no podrá funcionar con ningún elemento superior, como un banco de baterías de 48 V.
En segundo lugar nos fijamos en la corriente de carga nominal. Usaremos el modelo VS3024AU anterior en la tabla como ejemplo, en cuyo caso tiene una clasificación de 30 amperios. Recomendamos un factor de seguridad de al menos 1,25, lo que significa que multiplicaría la corriente de sus paneles por 1,25 y luego la compararía con los 30 amperios. Por ejemplo, 5 paneles de 100 vatios en paralelo serían 5,71 x 5 = 28,55 amperios. 28,55 amperios x 1,25 = 35,68 amperios y sería demasiado para el controlador. La razón de esto es que el panel puede experimentar más corriente de la nominal cuando la insolación es superior a 1000 Watts/m^2 o está inclinada.
En tercer lugar veremos el Max. PV Tensión de circuito abierto. Esto le indica cuántos voltios puede ingresar al controlador. Este controlador no puede aceptar más de 50 V. Consideremos tener 2 paneles de 100 vatios en serie para un total de 22 V (voltaje de circuito abierto) x2 = 44 voltios. En este caso, estará bien cablear estos cuatro paneles en serie.
En cuarto lugar podemos mirar las Terminales. Cada controlador normalmente tendrá un tamaño de calibre máximo para el terminal. En el caso del controlador que estamos viendo, puede manejar hasta #6 AWG. Esto es importante al comprar cableado para su sistema.
En quinto lugar podemos mirar el tipo de batería. Estos nos indican qué baterías son compatibles con el controlador de carga. Es importante comprobar esto, ya que no desea tener baterías que la unidad controladora no pueda cargar.
FUNCIÓN DEL CONTROLADOR DE CARGA MPPT
MPPT significa Seguimiento del punto de máxima potencia, que significa el método que utilizan para regular la carga. Los controladores de carga MPPT utilizan este método de carga, que esencialmente descubre, en cualquier condición dada, cuál es el punto de funcionamiento máximo para la corriente y el voltaje de los paneles. Con este método, los controladores MPPT tienen una eficiencia del 94-99%.
Los controladores MPPT tienen dos características especiales que se mencionarán en la sección Tamaño del controlador de carga MPPT. Una es que pueden aceptar un voltaje de entrada alto y reducirlo para que coincida con el voltaje del banco de baterías para una carga correcta. La segunda es que, aunque reducen el voltaje, pueden recuperar cualquier potencia potencial perdida mediante una corriente de refuerzo, que aumenta el amperaje para compensar el voltaje perdido.
DIMENSIONAMIENTO DEL CONTROLADOR DE CARGA MPPT
Los controladores MPPT tendrán una lectura de amperios, por ejemplo, un controlador MPPT de 40 amperios. También tendrán un voltaje nominal, pero a diferencia del PWM, el voltaje nominal de entrada es mucho más alto que el de los bancos de baterías que cargará. Esto se debe a la propiedad especial del controlador MPPT de poder reducir el voltaje al voltaje del banco de baterías y luego aumentar la corriente para compensar la energía perdida. No es necesario utilizar el alto voltaje de entrada si desea evitar conexiones en serie en sistemas pequeños, pero es muy beneficioso en sistemas más grandes.
Eche un vistazo a las siguientes especificaciones eléctricas del controlador
Modelo 6.2
En primer lugar podemos ver, como hicimos antes, que su controlador puede manejar bancos de baterías de 12V o 24V.
En segundo lugar, veremos el MPPT-40, que tiene una potencia nominal de 40 amperios de corriente.
En tercer lugar podemos observar el voltaje máximo de entrada solar, en este caso 100 voltios. Este controlador MPPT en particular puede aceptar una entrada de 100 voltios. Luego tomará estos (hasta) 100 voltios y los reducirá a su batería de 12 V o 24 V.
Tomemos un ejemplo de un sistema de 400W en serie. Dispone de 4 paneles de 100 vatios, cada uno con una tensión de circuito abierto de 22,5 V. Esos 4 en serie serán 4 x 22,5 V = 90 Voltios, que el controlador puede aceptar. Ahora, si ignoramos la corriente de refuerzo, veríamos que la cuerda solo tiene 5,29 amperios, entonces, si el controlador tiene 40 amperios, ¿no podríamos tener (40/5,29 = 7,5) 7 cuerdas, lo que nos daría 2800 vatios? ¿Por qué la hoja de especificaciones dice 520 W como máximo? Para responder a esto, necesitamos la corriente de refuerzo.
La corriente de refuerzo se puede calcular tomando la potencia del conjunto del sistema dividida por el voltaje del banco de baterías. En el caso de 2800 Watts, tenemos 2800 Watts / 12 V = 233 Amps, lo que destruiría el controlador. De manera realista encontramos que 520 Watts / 12V = 43 Amperios. Podemos ignorar este resultado ya que 12 V es un voltaje que probablemente nunca verás. Más exactamente, dividiría por el voltaje de refuerzo, que es más común (aprenderá sobre esto en la siguiente sección), por lo que 520 vatios/14,4 V = 36 amperios. Ahora podemos ver por qué la corriente de refuerzo es una parte importante del tamaño del controlador.
Corriente de refuerzo = potencia del panel solar/voltaje de la batería
MODOS DEL CONTROLADOR DE CARGA
A medida que sus paneles cargan su banco de baterías, su controlador ajustará el nivel de voltaje al que se cargan según el nivel de voltaje de la batería. Estos diferentes niveles de voltaje representan diferentes etapas de carga.
Modelo 6.3
Voltaje de carga de ecualización: un voltaje de ecualización es uno que probablemente nunca verá. Ocurre aproximadamente cada 20 días y sobrecarga temporalmente las baterías para desulfatar la celda de la batería. Esto ayuda con la salud de las celdas de la batería y les permite durar más. En este caso de los controladores del Modelo 2.5.3, el voltaje ecualizado variará según el tipo de batería que esté utilizando. En este caso, también puede configurar el voltaje de ecualización, lo cual resulta beneficioso para determinadas baterías que requieren un parámetro establecido por el cliente.
Voltaje de carga de refuerzo: una carga de refuerzo es la mayor parte de lo que verá cuando se esté cargando la batería. Esto es lo que hace la mayor parte del trabajo. Como puede ver, variará según cada tipo de batería y en este controlador específico el usuario puede configurar su nivel de voltaje.
Voltaje de carga flotante: se utiliza una carga flotante cuando la batería está llena para evitar la sobrecarga. Una carga flotante seguirá cargando una batería, pero reducirá el voltaje y la corriente igual a la tasa de descarga natural de la batería, que depende del tamaño del banco de baterías.
Reconexión + Desconexión de bajo voltaje: Esto solo se aplica a controladores que tienen un terminal de carga, lo cual se discutirá en la siguiente sección. La desconexión de bajo voltaje es el nivel de voltaje de la batería en el que se corta la carga. La reconexión de bajo voltaje es el nivel de voltaje de la batería donde la carga se vuelve a encender.
CARACTERÍSTICAS ADICIONALES
Aparte de las cosas mencionadas anteriormente, algunos controladores tienen funciones adicionales que se pueden utilizar. Revisaré cada uno.
Modelo 6.4
Terminal de carga: El terminal de carga viene con algunos controladores y le permite conectar una carga de CC al controlador, en lugar de tener que conectarla a la batería. Por lo general, se indica con un símbolo de bombilla como se ve en el Modelo 5. Muchas veces esto se utiliza para la función de temporizador. Puedes programar la carga para que se encienda al atardecer y se apague al amanecer. Esto es particularmente útil para la iluminación.
Pantalla LCD: Una pantalla LCD, como se muestra en el Modelo 9, puede mostrar diferentes características de su sistema y brindarle una representación más precisa de lo que sucede en su sistema que las luces LED. Este controlador en particular tendrá íconos que muestran lo que está sucediendo en su sistema. También muestra valores numéricos para el voltaje y el amperaje que produce su sistema. Tenga en cuenta que no todos los controladores tienen una pantalla LCD y ésta suele estar incluida en los controladores más caros.
Interfaz RTS: Conexión para un RTS (Sensor de temperatura remoto) para detectar de forma remota la temperatura de la batería como se muestra en el Modelo 2
Interfaz de comunicación RS485: monitoree el controlador mediante PC, medidor remoto MT50 o APP y actualice el software del controlador a través de RS485 (interfaz RJ45) como se muestra en el Modelo 6
Modelo 6.5
MT50 puede mostrar varios datos operativos y fallas del sistema. La información se puede mostrar en una pantalla LCD retroiluminada, los botones son fáciles de operar y la pantalla numérica es legible.
Contamos con una variedad de controladores de carga, cada uno con características diferentes que los diferencian entre sí. Al elegir qué controlador de carga es el adecuado para usted, tenga en cuenta lo siguiente. Si desea saber qué produce el sistema a lo largo del día, le recomendamos elegir nuestro controlador de carga MPPT con pantalla LCD o el controlador PWM ProteusX. Si el controlador se montará en el exterior, entonces el controlador PWM ProteusX es el indicado para usted. Nuestro controlador MPPT ofrece terminales de carga y un software de monitoreo de PC. El software para PC le permite personalizar los parámetros de carga del controlador y el terminal de carga. Recomendamos el controlador MPPT o el controlador PWM ProteusX si desea conocer cada pequeño detalle sobre su sistema solar. Si sólo quieres algo simple sin todas estas características adicionales, el controlador de carga normal es tu opción. Una de las características más importantes a la hora de elegir un mando es asegurarte de que pueda cargar el tipo de batería que tienes. Todos nuestros controladores son capaces de cargar baterías selladas, de gel y líquidas, pero si va a cargar una batería de litio, solo el Voyager y el Rover son compatibles.
Esta sección repasará los tipos de baterías y su finalidad. Analizaremos los beneficios de cada batería y por qué una es mejor que otra en una situación determinada. También veremos el tamaño de diferentes tipos de baterías. El banco de baterías del sistema es el componente principal del sistema que le brinda la capacidad de almacenar y utilizar energía.
INTRODUCCIÓN
La parte más importante del sistema es la batería/banco de baterías, que almacena la energía generada por su sistema. Hay muchos tipos diferentes de baterías en el mercado para diversas aplicaciones. Los sistemas solares funcionan con baterías de ciclo profundo y no con baterías automotrices comunes de arranque en frío (CCA). Las baterías de ciclo profundo se pueden cargar y descargar a un ritmo lento y son ideales para instalaciones solares. Esta sección hablará sobre el propósito de cada uno, junto con cómo los dimensionaría.
PROPÓSITO DE LA BATERÍA
El objetivo principal de la batería es almacenar la energía producida por el panel. Sin este componente, un sistema aislado de la red estará incompleto. Las baterías generalmente se clasifican según un nivel de voltaje, principalmente 6 V o 12 V, y una clasificación de amperios-hora. Esta clasificación de amperios-hora es importante para conocer la capacidad de la batería. La mayoría de los sistemas pequeños son de 12V. Los vehículos recreativos y los barcos generalmente también son sistemas de 12 V. Un conjunto de baterías conectadas entre sí se denomina banco de baterías.
TAMAÑO DE LA BATERÍA
Para comprender el tamaño de la batería, debemos comprender la capacidad de la batería. Las baterías que se miden en amperios-hora y voltios deben calcularse en vatios-hora para indicar la energía. Es importante tener ambas informaciones.
Ejemplo:
Imagine que tiene 2 baterías de 100 AH, una de 6 V y la otra de 12 V. La batería de 6 V se medirá a 6 V x 100 AH = 600 vatios hora. La batería de 12 V se medirá a 12 V x 100 AH = 1200 vatios hora. Como puedes ver aunque tienen los mismos Amp-Horas, su energía es diferente.
Para dimensionar una batería, primero debemos entender nuestro consumo. Podemos calcular el consumo como Potencia del aparato x Horas de tiempo de funcionamiento. Una vez que obtengamos este valor de vatios-hora, podemos dividirlo por 12 V para obtener la batería en términos de amperios hora. También preferimos duplicar este valor, ya que recomendamos una profundidad de descarga de solo el 50 % para ayudar a preservar la vida. Esto significa que no recomendamos agotar la batería por debajo del 50%.
Ejemplo:
Tomemos como ejemplo un ventilador de 35 vatios funcionando durante 6 horas. Tenemos 35 Watts x 6 Horas = 210 Watts Hora. Luego hacemos 210 vatios-hora/12 V = 17,5 amperios-hora. Luego queremos duplicar el valor de DOD del 50 %, por lo que tenemos 17,5 amperios-hora x 2 = 35 amperios-hora. El tamaño de nuestra batería sería de 35AH a 12V. Tenga en cuenta que esto es en 12V. Para ver esta misma batería en 24 V, haría 210 vatios-hora/24 V = 8,75 AH. Luego puede duplicar esto a 17,5 amperios hora. Esta masa sería de 17,5 AH a 24V. Puede utilizar varias baterías en serie, paralelo o serie-paralelo como se menciona en la Sección 5 (SERIE Y PARALELO) para obtener el tamaño de banco de baterías deseado.
TIPOS DE BATERÍA
El tipo de batería más común que recomendamos son las baterías de plomo-ácido. Generalmente verá una batería de plomo ácido sellada o inundada. Es importante asegurarse de que su controlador sea compatible con su tipo de batería. Ofrecemos tres tipos de baterías de ciclo profundo compatibles: AGM, gel y fosfato de litio-hierro. Las baterías AGM y GEL tienen características muy similares mientras que la batería de Litio-Hierro es muy diferente. Recomendamos investigar los tipos para ver cuál es mejor para su aplicación, ya que varían en tamaño, peso y costo.
Una vez que elija el tipo y tamaño de la batería, podrá comenzar a armar su sistema. La batería es donde se almacena toda la energía en el sistema y es necesario seguir todas las precauciones y guías de seguridad. Envíe un correo electrónico o llame a nuestro equipo de ACOPOWER aquí para obtener ayuda.
El inversor le brinda la posibilidad de ejecutar dispositivos alimentados por CA a través de su batería de 12 V. El cargador inversor actúa como un inversor y le brinda la posibilidad de cargar su batería de 12 V desde una conexión de alimentación de CA. Esta sección hablará sobre el propósito de cada uno, junto con cómo configuraría y ejecutaría el inversor en su sistema.
INTRODUCCIÓN
Puede elegir inversores de 12 V y cargadores de inversores de diferentes tamaños según su aplicación y uso. Esta sección hablará sobre el propósito de cada uno, junto con cómo los dimensionaría.
PROPÓSITO DEL INVERSOR
El propósito del inversor es convertir CC en CA. Dado que las baterías son de CC, existe un inversor que le permite hacer funcionar sus aparatos de CA. Vienen con un tomacorriente de CA para enchufar cosas como su computadora, refrigerador, etc. Los inversores vienen en tamaños de vatios, voltios y pueden cambiar CC a 100-120 voltios, 200-240 voltios, etc. Es importante asegurarse de que El voltaje de su inversor coincide con el voltaje de su banco de baterías.
El cargador inversor actúa como un inversor y le brinda la posibilidad de cargar su batería de 12 V desde una conexión de alimentación de CA. Ofrecemos inversores de 500W a 2000W, así como un cargador inversor de 1000W y 2000W.
DIMENSIONAMIENTO DEL INVERSOR
Al dimensionar un inversor, debe tener en cuenta 3 factores: potencia, voltaje CC y voltaje CA.
Potencia:
Los inversores se clasificarán según un valor de potencia, que le indicará cuántos vatios pueden funcionar a la vez. Por ejemplo, imagina que tienes un frigorífico de 500 vatios y un aire acondicionado de 800 vatios. Estos dos elementos serían 1300 Watts y requerirían un inversor con una potencia superior a 1300W.
Voltaje CC:
La clasificación de voltaje de CC del inversor le indicará con qué banco de baterías es compatible. Por ejemplo, un banco de baterías de 24 V requerirá un inversor que sea compatible con 24 V.
Voltaje de corriente alterna:
La clasificación de voltaje de CA del inversor le indicará qué tipo de aparatos de CA funcionará. La mayoría de las veces, un inversor de 100-120 VCA (voltios CA) estará bien, ya que la mayoría de los artículos del hogar tienen ese voltaje. A veces, cargas muy grandes funcionarán con 200-240 VCA, por lo que es importante saber esto para elementos especiales que desee utilizar.
El tamaño del inversor depende únicamente de los dispositivos que se ejecutarán en el inversor. Si está ejecutando varios dispositivos, deberá sumar el consumo de potencia de esos dispositivos. Por ejemplo, si desea hacer funcionar un televisor (800 Watts) y un reproductor de Blu-ray (400 Watts) al mismo tiempo, le recomendamos sumar esos valores (800W + 400W = 1200W) y eso le indicará que necesita un inversor que es capaz de manejar 1200W al mismo tiempo, por lo que recomendamos utilizar un inversor de 1500W.
TIPOS DE INVERSORES
Los inversores vienen en tipos de onda sinusoidal pura y modificada. Los inversores de onda sinusoidal modificada suelen ser mucho menos costosos, pero la cantidad de electrodomésticos que puede utilizar está muy limitada. Los inversores de onda sinusoidal pura son compatibles con la mayoría de los dispositivos, por lo que recomendamos optar por estos inversores.
COMO CONECTAR
El inversor está separado de su sistema solar y no requiere un sistema solar para funcionar. El inversor funciona directamente con una fuente de 12 V y su configuración es muy fácil de usar. Consulte el manual del usuario de la unidad para obtener instrucciones de configuración y, si necesita ayuda, envíe un correo electrónico o llame a nuestro equipo de soporte técnico aquí.
Por último, es importante tener en cuenta lo que pasa por el inversor. Los inversores son excelentes para hacer funcionar dispositivos de CA con una batería de CC, pero no son muy eficientes. Hacer funcionar la mayoría de los dispositivos a través de un inversor consumirá mucho la batería, por eso es importante realizar un seguimiento de lo que está utilizando y durante cuánto tiempo los utiliza. Con eso en mente, ahora puede disfrutar usando su inversor para hacer funcionar sus dispositivos domésticos a través de su banco de baterías.
INTRODUCCIÓN

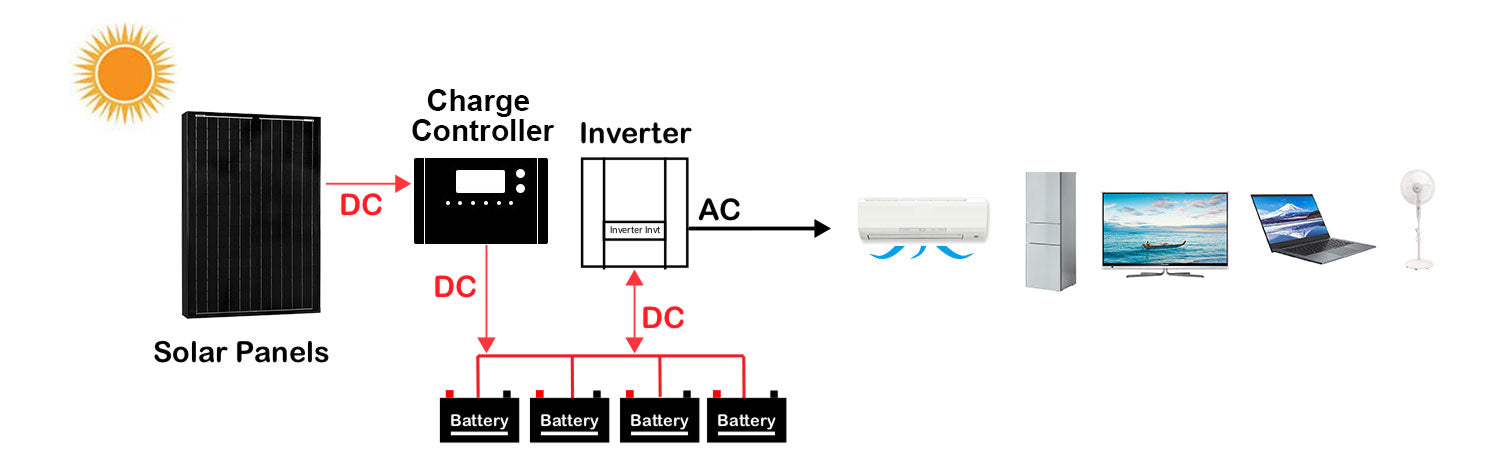

Esta sección explicará cómo configurar correctamente un sistema básico. Nos aseguraremos de incluir el inversor, la batería, el controlador de carga, el panel y el cableado en esta configuración.
CONFIGURACIÓN DEL SISTEMA
Nota: Al configurar su sistema, los paneles deben estar protegidos del sol o cubiertos por razones de seguridad.
Primero, la batería debe estar conectada al controlador de carga. Puede utilizar nuestro cable de bandeja o cualquier cable con núcleo de cobre trenzado general para conectar los dos. Asegúrese de pasar el cable al terminal de la batería del controlador de carga y hacer coincidir + y – con los + y - de la batería. Asegúrese de atornillar firmemente el cable expuesto dentro del terminal del controlador. Luego atornille los anillos de la batería a la batería. Ver modelo 9.1 .
En segundo lugar, conecte su panel solar a su controlador de carga. Le recomendamos que primero conecte el kit adaptador a su panel, luego siga el signo + o – que sale de los cables de los paneles y lo haga coincidir con el signo + y – en el controlador de carga. Ver modelo 2.8.2.
Tenga cuidado en este paso, porque si el panel se inserta incorrectamente, puede tener polaridad inversa y cortocircuitar el sistema causando daños a los paneles o controladores.
Modelo 9.2
Por último, puede conectar su inversor a su batería usando cables de anillo de batería y haciendo coincidir + con + y – con -.
Consulte el modelo 9.3 para obtener más instrucciones de instalación.
Modelo 9.3
Esta sección explicará cómo dimensionar su sistema. Aprenderemos cómo determinar cuántos paneles y baterías necesita, además de qué controlador e inversor se adaptarán a su configuración. Aprende más
INTRODUCCIÓN
Esta sección explicará cómo dimensionar su sistema. Aprenderemos cómo determinar cuántos paneles y baterías necesita, además de qué controlador e inversor se adaptarán a su configuración.
DIMENSIONAMIENTO DEL SISTEMA
Paso 1: dimensionamiento de la carga
El primer paso para dimensionar su sistema comienza con qué cargas o dispositivos desea que funcione su sistema solar. Es importante obtener la potencia de cada elemento que planea utilizar junto con el tiempo que planea utilizarlos. Multiplicarás los vatios por las horas para obtener vatios-hora. Si tiene más de un electrodoméstico, simplemente súmelos todos para obtener el total de vatios-hora.
Paso 2: Dimensionamiento de la potencia solar
Lo siguiente que desea saber es en qué estado se encuentra. Esto le indicará las horas solares pico que obtiene de su estado. Luego desea tomar la carga Watts-Hora y dividirla por sus horas pico para obtener Watts. Estos serán los vatios que necesitará para hacer funcionar esos elementos antes de que se produzcan pérdidas de eficiencia.
Dado que su sistema funcionará a través de un controlador, habrá pérdidas de eficiencia. Para un controlador PWM tendrá alrededor de un 79% de eficiencia y un MPPT será de alrededor del 94%. Luego desea tomar el valor de vatios anterior y dividirlo/0,8 por la eficiencia para obtener un nuevo valor de potencia. Si está utilizando un inversor, querrá hacer esto nuevamente dividiendo el valor por 90%. Ahora tiene la potencia necesaria para hacer funcionar sus electrodomésticos.
Paso 3: Dimensionamiento del controlador
A continuación, debe encontrar un controlador que pueda aceptar la potencia que necesita. Puede consultar la hoja de especificaciones del controlador para ver las potencias que pueden manejar. Por ejemplo, un controlador de 30 amperios puede manejar 400 W con 12 V, por lo que sabes que puedes tener hasta 400 vatios allí.
*Si quieres dimensionarlo tú mismo, consulta la sección 6.
Paso 4: Dimensionamiento de la batería
Para dimensionar su batería, necesita duplicar su valor inicial de vatios-hora para que sus cargas solo agoten la batería hasta el 50%. Tomará el último valor de potencia que calculó y lo multiplicará por 2. Luego lo dividirá por el voltaje, ya sea 12 V, 24 V o 48 V, según el controlador que termine usando para encontrar los amperios-hora necesarios.
*Si desea más detalles, consulte la sección 7.
Paso 5: Dimensionamiento del inversor
Para dimensionar el inversor, debe sumar todos los vatios de todos los elementos que desea utilizar. Luego deberá elegir un inversor con más potencia que esta. Además, asegúrese de que su inversor también coincida con el voltaje de su banco de baterías.
*Si desea más detalles, consulte la sección 8.
Resumen de ecuaciones
1.Consumos de carga
a. Potencias de carga x Horas = Vatios-hora
2.Paneles necesarios
a. Vatios-hora / Horas solares pico = Watts
b. Watts/Eficiencia del controlador = Watts
C. Watts/Eficiencia del inversor = Watts finales
3. Tamaño de la batería
a. Vatios-hora/voltaje de la batería * 2 = Amperios-hora
4.Tamaño del inversor
a. Tamaño del inversor > Potencias de carga
Be the first to receive our latest news and exclusive deals! Subscribe now.
¡Gracias por suscribirte!
¡Este correo electrónico ha sido registrado!
